前言：緊固件的 “微小” 與工程的 “宏大”

本文將從工程工況需求、工藝協(xié)同邏輯、分領(lǐng)域適配策略、案例實(shí)證與質(zhì)量控制五個(gè)維度，深度解析橋梁、道路與建筑工程選擇滲碳 + 封閉工藝的核心考量，為工程從業(yè)者提供從理論到實(shí)踐的全流程參考。

一、工程環(huán)境倒逼：為什么傳統(tǒng)工藝難以支撐長(zhǎng)效安全？

1.1 三大工程領(lǐng)域的緊固件 “生存困境”

（1）橋梁工程：腐蝕與荷載的 “雙重絞殺”

• 腐蝕介質(zhì)的無(wú)孔不入：沿海橋梁受 Cl?侵蝕（距海岸線 10km 內(nèi)，空氣中 Cl?濃度達(dá) 50-100mg/m3），內(nèi)陸橋梁受酸雨沖刷（pH 值 3.5-5.6），山區(qū)橋梁受凍融循環(huán)（-30℃~60℃晝夜溫差）影響。未防護(hù)的緊固件表面，1 年即可出現(xiàn)點(diǎn)蝕，3-5 年螺紋失效；

• 動(dòng)態(tài)荷載的持續(xù)沖擊：車輛通行產(chǎn)生的 10-20Hz 振動(dòng)、強(qiáng)風(fēng)導(dǎo)致的橋梁擺動(dòng)（懸索橋振幅可達(dá) ±500mm），會(huì)使緊固件配合面持續(xù)摩擦。傳統(tǒng)工藝的低硬度涂層（如熱浸鋅 HV150），3 年磨損量可達(dá) 0.15mm，直接影響預(yù)緊力穩(wěn)定性。

某長(zhǎng)江大橋 2018 年檢測(cè)數(shù)據(jù)顯示：采用熱浸鋅的護(hù)欄螺栓，5 年銹蝕率達(dá) 35%；鋼箱梁連接螺栓因磨損導(dǎo)致的預(yù)緊力衰減率，每年達(dá) 8%-10%，需定期復(fù)緊維護(hù)。

（2）道路工程：振動(dòng)與磨損的 “惡性循環(huán)”

• 振動(dòng)荷載的高頻作用：高速公路日均車流量 1 萬(wàn)輛以上，重型貨車駛過(guò)產(chǎn)生的沖擊荷載（可達(dá) 50kN），會(huì)使護(hù)欄螺栓與連接板持續(xù)碰撞，傳統(tǒng)達(dá)克羅涂層（硬度 HV250）6 個(gè)月即出現(xiàn)劃傷，劃傷處 1 年內(nèi)銹蝕；

• 污染介質(zhì)的黏附侵蝕：道路積雪融化時(shí)使用的融雪劑（NaCl 濃度 5%-10%）、尾氣排放的 SO?（工業(yè)區(qū)濃度達(dá) 20ppm），會(huì)滲透至螺栓螺紋間隙，加速電化學(xué)腐蝕。某北方高速公路數(shù)據(jù)顯示：采用電鍍鋅的伸縮縫螺栓，冬季融雪后 2 年即完全銹蝕，需整體更換。

（3）建筑工程：長(zhǎng)期服役與隱蔽失效的 “風(fēng)險(xiǎn)疊加”

• 干濕交替的緩慢侵蝕：建筑外墻幕墻連接件，受雨水滲透與陽(yáng)光暴曬交替影響，濕度波動(dòng)范圍 40%-95%，傳統(tǒng)熱浸鋅螺栓在幕墻夾層內(nèi)（通風(fēng)不良）5 年即出現(xiàn)銹蝕；

• 隱蔽失效的難察覺(jué)性：鋼結(jié)構(gòu)節(jié)點(diǎn)螺栓多處于隱蔽位置，一旦因腐蝕或磨損導(dǎo)致強(qiáng)度下降，難以及時(shí)檢測(cè)，可能引發(fā) “突發(fā)性斷裂”。2020 年某超高層鋼結(jié)構(gòu)檢測(cè)發(fā)現(xiàn)：未做強(qiáng)化處理的 8.8 級(jí)螺栓，因長(zhǎng)期潮濕銹蝕，抗拉強(qiáng)度從 800MPa 降至 650MPa，已低于設(shè)計(jì)要求。

1.2 傳統(tǒng)表面處理工藝的 “性能天花板”

對(duì)比可見：傳統(tǒng)工藝要么 “耐蝕不強(qiáng)”（電鍍鋅），要么 “耐磨不足”（達(dá)克羅），要么 “高溫傷強(qiáng)度”（熱浸鋅）。而橋梁、道路與建筑工程的關(guān)鍵緊固件，恰恰需要 “硬度≥HV500（HRC50+）、耐蝕≥720h、無(wú)高溫軟化” 的綜合性能 —— 這正是滲碳 + 封閉工藝的核心價(jià)值所在。

二、工藝協(xié)同邏輯：滲碳 + 封閉如何實(shí)現(xiàn) “1+1＞2” 的防護(hù)效果？

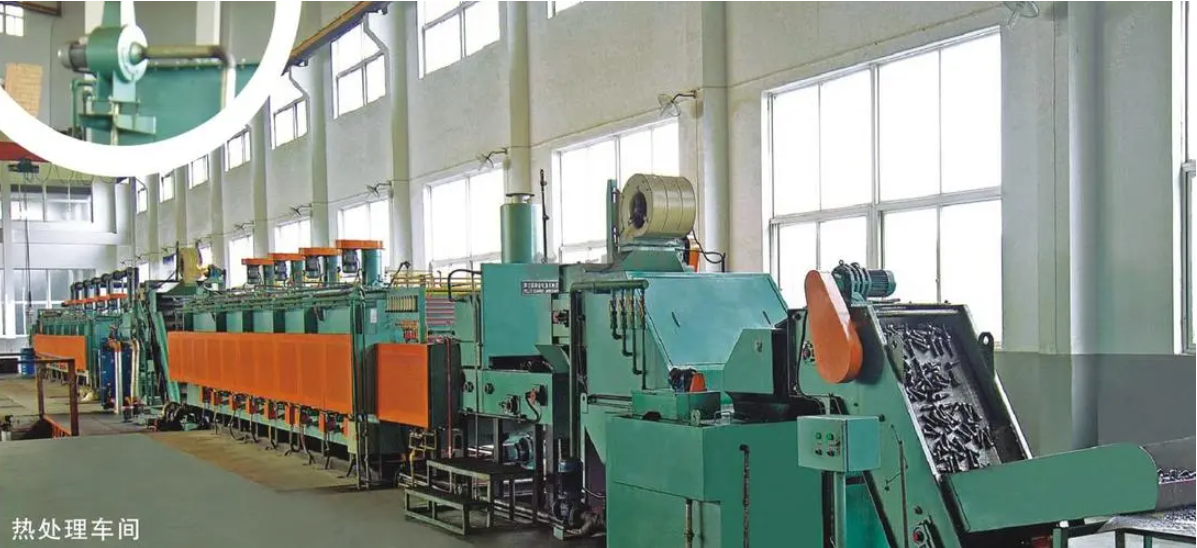

2.1 滲碳：為緊固件注入 “高強(qiáng)度耐磨基因”

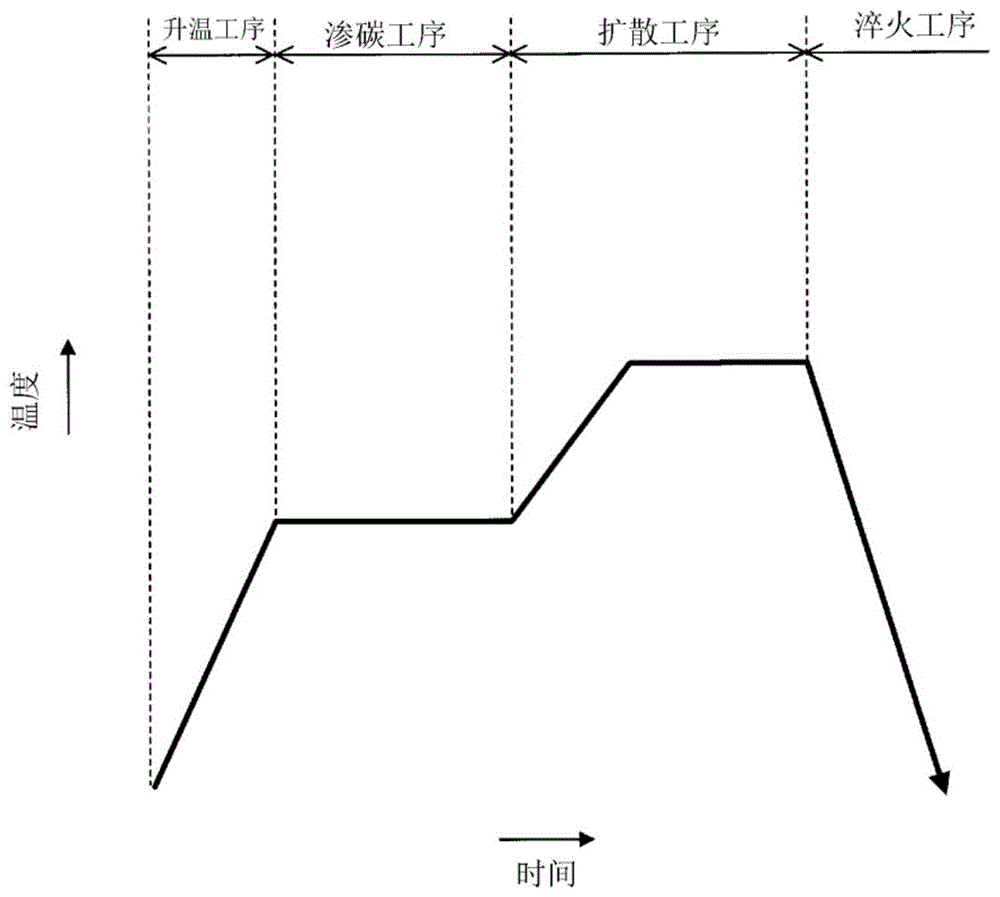

（1）滲碳的 “梯度強(qiáng)化” 原理

• 奧氏體化升溫：螺栓在 900-920℃高溫下，表層鐵素體轉(zhuǎn)化為奧氏體（碳溶解度從 0.02% 提升至 2.11%），為碳擴(kuò)散提供 “通道”；

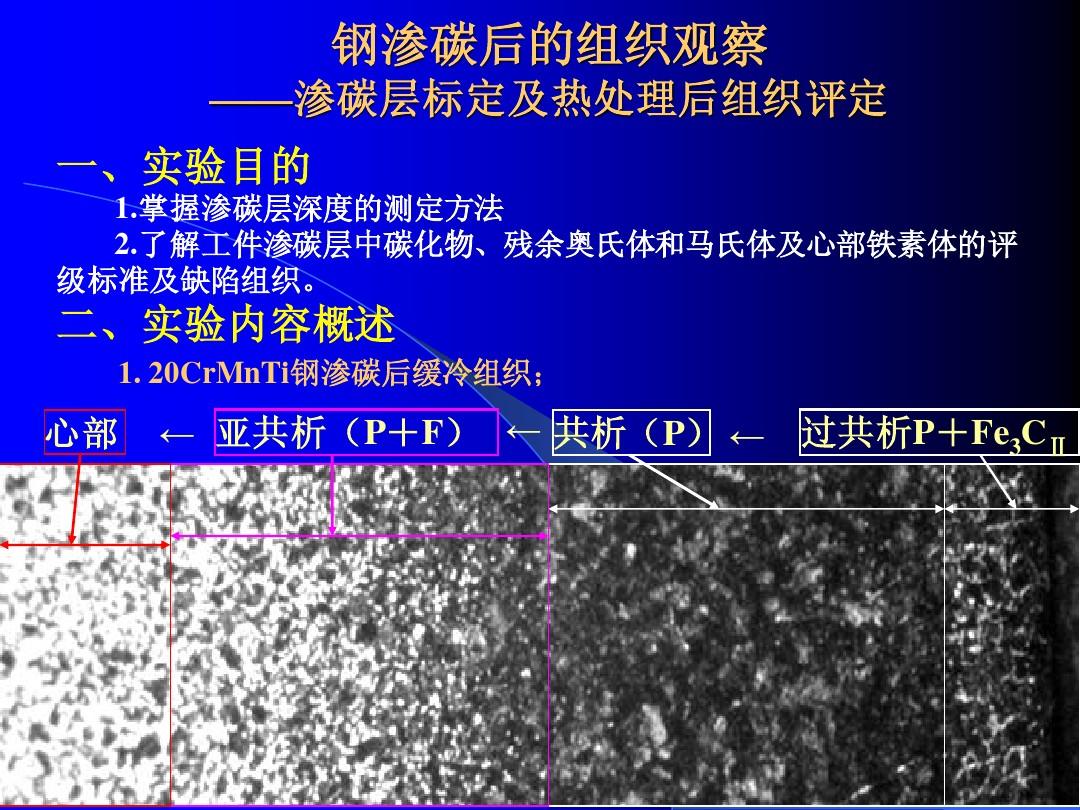

• 強(qiáng)滲與擴(kuò)散：富碳介質(zhì)（丙酮 + 甲醇）中的碳原子，快速滲透至奧氏體表層（強(qiáng)滲階段，碳勢(shì) 1.0-1.2% C），隨后向心部緩慢擴(kuò)散（擴(kuò)散階段，碳勢(shì) 0.8-1.0% C），形成 “表層碳含量 0.8-1.0%、心部保持 0.38-0.45%” 的梯度分布；

• 淬火 + 低溫回火：滲碳后 850-860℃油淬，表層形成高硬度馬氏體組織（硬度 HRC58-62），心部保留韌性索氏體組織（硬度 HB220-280），避免整體脆裂。

這種梯度結(jié)構(gòu)的優(yōu)勢(shì)在于：表層高硬度抵御磨損（配合面摩擦系數(shù)從 0.3 降至 0.15），心部高韌性吸收沖擊（-40℃沖擊功≥27J），恰好應(yīng)對(duì)工程中的 “磨損 + 振動(dòng)” 復(fù)合荷載。

（2）工程緊固件的滲碳參數(shù) “定制化”

2.2 封閉：為滲碳層筑起 “無(wú)死角防腐屏障”

（1）無(wú)鉻鈍化封閉：內(nèi)陸干燥環(huán)境的 “基礎(chǔ)防護(hù)”

• 環(huán)保合規(guī)：不含 Cr??，符合 RoHS 與 GB 3098.1-2010 要求，適合市政工程；

• 低溫高效：40-60℃固化，不影響滲碳層硬度；

• 成本適中：較有機(jī)封閉成本低 30%，適合批量應(yīng)用。

（2）環(huán)氧有機(jī)封閉：沿海 / 工業(yè)區(qū)的 “強(qiáng)化防護(hù)”

• 耐蝕性強(qiáng)：中性鹽霧測(cè)試達(dá) 720-1200h，Cl?滲透率降低 95%；

• 附著力高：封閉前經(jīng) Sa3.0 級(jí)噴砂 + 磷化處理，劃格測(cè)試附著力≥1 級(jí)；

• 適配振動(dòng)：添加 15%-20% 丁腈橡膠改性，斷裂伸長(zhǎng)率達(dá) 30%，可吸收道路振動(dòng)能量。

某跨海大橋鋼箱梁連接螺栓采用 “滲碳 + 環(huán)氧封閉” 后，5 年服役期內(nèi)螺紋無(wú)銹蝕，預(yù)緊力衰減率控制在每年 3% 以內(nèi)，遠(yuǎn)低于熱浸鋅螺栓的 8%。

（3）多層復(fù)合封閉：極端環(huán)境的 “終極防護(hù)”

• 耐鹽霧超 1000h：在 3.5% NaCl 溶液中浸泡 1000h 無(wú)紅銹；

• 耐化學(xué)腐蝕：5% H?SO?溶液浸泡 30 天，膜層無(wú)剝落；

• 耐紫外老化：QUV-B 測(cè)試 1500h，失光率≤10%，適合長(zhǎng)期戶外暴露。

2.3 滲碳與封閉的 “協(xié)同增效” 關(guān)鍵

• 微觀結(jié)構(gòu)互補(bǔ)：滲碳層的微孔為封閉層提供 “機(jī)械咬合點(diǎn)”，封閉層填充微孔后，又阻止腐蝕介質(zhì)滲入，避免滲碳層因腐蝕失效；

• 性能參數(shù)適配：封閉層的固化溫度（80-100℃）低于滲碳層的回火溫度（180-220℃），確保滲碳層硬度不被軟化；

• 服役周期同步：滲碳層的力學(xué)壽命（30 年以上）與封閉層的耐蝕壽命（15-20 年）匹配，避免 “力學(xué)未失效而腐蝕先失效” 的浪費(fèi)。

某工程檢測(cè)機(jī)構(gòu)的對(duì)比試驗(yàn)顯示：滲碳 + 封閉螺栓的綜合服役壽命，是熱浸鋅螺栓的 3-4 倍，是達(dá)克羅螺栓的 2-2.5 倍，全生命周期成本降低 50% 以上。

三、分領(lǐng)域適配：不同工程場(chǎng)景的滲碳 + 封閉工藝定制策略

3.1 橋梁工程：從 “關(guān)鍵部位” 到 “全橋防護(hù)” 的分層適配

（1）核心受力件：支座螺栓、鋼箱梁連接螺栓

• 工況特點(diǎn)：承受豎向 / 水平荷載（支座螺栓需承受 1000kN 以上豎向力）、長(zhǎng)期振動(dòng)（10-20Hz）、腐蝕介質(zhì)直接侵蝕；

• 滲碳參數(shù)：材質(zhì)選用 42CrMo 或 35VB，滲層深度 1.2-1.5mm（M24-M36 螺栓），表面硬度 HRC58-60，心部硬度 HB240-280；

• 封閉方案：多層復(fù)合封閉（鋯酸鹽鈍化 + 環(huán)氧玻璃鱗片中間漆 + 聚硅氧烷面漆），膜厚 55-65μm，中性鹽霧測(cè)試≥1000h；

• 特殊要求：螺紋部位涂覆 PTFE 改性環(huán)氧（摩擦系數(shù) 0.15-0.20），確保安裝時(shí)扭矩系數(shù)穩(wěn)定（離散度≤10%）。

（2）一般受力件：護(hù)欄螺栓、橫梁連接螺栓

• 工況特點(diǎn)：承受中等荷載（護(hù)欄螺栓承受 50-100kN 橫向力）、間歇性振動(dòng)、腐蝕介質(zhì)間接侵蝕（雨水飛濺）；

• 滲碳參數(shù)：材質(zhì)選用 20CrMnTi，滲層深度 0.8-1.0mm（M16-M20 螺栓），表面硬度 HRC56-58；

• 封閉方案：環(huán)氧有機(jī)封閉（膜厚 15-20μm），中性鹽霧測(cè)試≥720h；

• 成本控制：采用浸涂工藝（效率高、涂層均勻），較噴涂成本降低 20%。

（3）非受力件：蓋板螺栓、標(biāo)識(shí)固定螺栓

• 工況特點(diǎn)：無(wú)荷載，僅起固定作用，主要面臨雨水侵蝕；

• 滲碳參數(shù)：簡(jiǎn)化滲碳工藝（滲層深度 0.5-0.7mm，表面硬度 HRC55-57），材質(zhì)選用 45 鋼（成本低于合金鋼）；

• 封閉方案：無(wú)鉻鈍化封閉（膜厚 5-8μm），中性鹽霧測(cè)試≥480h；

• 安裝便利：鈍化后螺紋旋合性好，無(wú)需額外打磨，安裝效率提升 30%。

•


3.2 道路工程：聚焦 “振動(dòng)耐磨” 與 “融雪劑防護(hù)”

（1）伸縮縫錨固螺栓：抵御 “沖擊 + 腐蝕” 雙重考驗(yàn)

• 工況特點(diǎn)：承受車輛沖擊荷載（50-100kN）、伸縮縫位移導(dǎo)致的摩擦（年位移量 ±100mm）、融雪劑滲透（冬季 NaCl 濃度 5%-10%）；

• 滲碳參數(shù)：材質(zhì)選用 42CrMo，滲層深度 1.0-1.2mm（M20-M24 螺栓），表面硬度 HRC58-60，確保耐磨性；

• 封閉方案：環(huán)氧封閉 + 聚四氟乙烯（PTFE）改性（膜厚 20-25μm），PTFE 含量 5%-8%，降低摩擦系數(shù)（0.12-0.15），同時(shí)提升抗鹽腐蝕能力（中性鹽霧測(cè)試≥800h）；

• 工藝細(xì)節(jié)：封閉前采用超聲波清洗（40kHz，5min），徹底去除螺紋間隙的油污與雜質(zhì)，避免封閉層脫落。

（2）護(hù)欄螺栓：平衡 “防護(hù)” 與 “成本”

• 工況特點(diǎn)：承受橫向撞擊力（20-50kN）、高頻振動(dòng)（15-20Hz）、雨水與尾氣侵蝕；

• 滲碳參數(shù)：材質(zhì)選用 20CrMnTi，滲層深度 0.6-0.8mm（M16 螺栓），表面硬度 HRC56-58；

• 封閉方案：無(wú)鉻鈍化 + 超薄環(huán)氧封閉（膜厚 10-15μm），中性鹽霧測(cè)試≥600h，成本較多層封閉降低 40%；

• 安裝優(yōu)化：螺栓頭部采用 “十字槽 + 內(nèi)六角” 復(fù)合槽型，封閉后仍可便捷拆卸，便于后期維護(hù)。

（3）井蓋固定螺栓：解決 “銹蝕卡死” 問(wèn)題

• 工況特點(diǎn)：長(zhǎng)期浸泡于雨水（井蓋下方積水）、生活垃圾污染、需頻繁開啟（市政維護(hù)）；

• 滲碳參數(shù)：簡(jiǎn)化滲碳（滲層深度 0.5-0.7mm，表面硬度 HRC55-57），材質(zhì)選用 45 鋼；

• 封閉方案：蠟質(zhì)封閉 + 環(huán)氧涂層（膜厚 15-20μm），蠟質(zhì)填充螺紋間隙，環(huán)氧隔絕雨水，雙重防護(hù)；

• 使用便利：開啟時(shí)無(wú)需除銹，直接用扳手即可擰動(dòng)，市政維護(hù)效率提升 60%。

•


3.3 建筑工程：兼顧 “隱蔽防護(hù)” 與 “安裝便利性”

（1）鋼結(jié)構(gòu)高強(qiáng)螺栓：確保 “長(zhǎng)期穩(wěn)定受力”

• 工況特點(diǎn)：承受鋼結(jié)構(gòu)自重與活荷載（100-500kN）、室內(nèi)外溫差導(dǎo)致的應(yīng)力（-10℃~40℃）、隱蔽環(huán)境下的緩慢腐蝕；

• 滲碳參數(shù)：材質(zhì)選用 35VB，滲層深度 1.0-1.2mm（M20-M24 螺栓），表面硬度 HRC57-59，心部韌性 HB220-260；

• 封閉方案：磷化（磷酸錳鹽，膜厚 5-8μm）+ 環(huán)氧封閉（膜厚 15-20μm），磷化提升附著力，環(huán)氧隔絕腐蝕，中性鹽霧測(cè)試≥720h；

• 質(zhì)量控制：每批次抽樣做抗滑移系數(shù)測(cè)試（≥0.45），確保螺栓連接的穩(wěn)定性。

（2）幕墻連接件：抵御 “雨水滲透”

• 工況特點(diǎn)：暴露于室外，受雨水滲透、陽(yáng)光暴曬（紫外線老化）、溫度波動(dòng)（-20℃~60℃）；

• 滲碳參數(shù)：材質(zhì)選用 20CrMnTi，滲層深度 0.8-1.0mm（M12-M16 螺栓），表面硬度 HRC56-58；

• 封閉方案：環(huán)氧封閉 + 耐紫外面漆（膜厚 25-30μm），面漆含 3%-5% 紫外線吸收劑，QUV-B 測(cè)試 1500h 無(wú)開裂；

• 密封優(yōu)化：連接件與幕墻龍骨接觸部位，額外涂覆硅酮密封膠（耐候型），避免雨水從縫隙滲入。

四、工程案例實(shí)證：滲碳 + 封閉工藝的 “實(shí)戰(zhàn)表現(xiàn)”

4.1 案例一：某跨海大橋支座螺栓 —— 海洋環(huán)境下的 “長(zhǎng)效防護(hù)”

（1）項(xiàng)目背景

（2）滲碳 + 封閉工藝方案

• 滲碳工藝：材質(zhì) 42CrMo，氣體滲碳（920℃×3h），強(qiáng)滲碳勢(shì) 1.1% C，擴(kuò)散碳勢(shì) 0.9% C，滲層深度 1.5mm；淬火（850℃油冷）+ 低溫回火（200℃×2h），表面硬度 HRC59-60，心部硬度 HB260-280；

• 封閉工藝：二次噴砂（Sa3.0 級(jí)）→鋯酸鹽鈍化（45℃×15min）→環(huán)氧玻璃鱗片中間漆（30μm，90℃×60min）→聚硅氧烷面漆（20μm，100℃×30min）；

• 質(zhì)量檢測(cè)：中性鹽霧測(cè)試 1200h 無(wú)紅銹，抗滑移系數(shù) 0.52，疲勞壽命 250 萬(wàn)次。

（3）實(shí)施效果

• 服役表現(xiàn)：螺栓安裝后 5 年，定期檢測(cè)顯示：表面無(wú)銹蝕，螺紋磨損量 0.02mm，預(yù)緊力衰減率 2.5%，支座運(yùn)行穩(wěn)定，無(wú)異常位移；

• 經(jīng)濟(jì)效益：與進(jìn)口耐腐蝕螺栓相比，成本降低 30%；全生命周期（按 50 年計(jì)）維護(hù)成本僅為傳統(tǒng)熱浸鋅螺栓的 1/5。

4.2 案例二：某北方高速公路伸縮縫螺栓 —— 融雪劑環(huán)境下的 “耐磨抗蝕”

（1）項(xiàng)目背景

（2）滲碳 + 封閉工藝方案

• 滲碳工藝：材質(zhì) 42CrMo，氣體滲碳（900℃×2.5h），滲層深度 1.2mm，表面硬度 HRC58-59，心部硬度 HB240-260；

• 封閉工藝：超聲波脫脂（40kHz×5min）→噴砂（Sa2.5 級(jí)）→環(huán)氧封閉（含 8% PTFE，膜厚 25μm，80℃×60min）；

• 特殊處理：螺紋部位采用 “局部加厚涂層”（牙底膜厚 30μm），增強(qiáng)抗融雪劑滲透能力。

（3）實(shí)施效果

• 服役表現(xiàn)：冬季融雪期后，螺栓無(wú)銹蝕；2 年服役期內(nèi)，伸縮縫位移順暢，螺栓磨損量 0.03mm，無(wú)卡頓現(xiàn)象；

• 成本節(jié)約：螺栓更換周期從 2 年延長(zhǎng)至 8 年，每公里道路每年節(jié)省維護(hù)費(fèi)用約 15 萬(wàn)元。

•


4.3 案例三：某超高層鋼結(jié)構(gòu)螺栓 —— 隱蔽環(huán)境下的 “長(zhǎng)期穩(wěn)定”

（1）項(xiàng)目背景

（2）滲碳 + 封閉工藝方案

• 滲碳工藝：材質(zhì) 35VB，氣體滲碳（910℃×2.8h），滲層深度 1.1mm，表面硬度 HRC57-58，心部硬度 HB230-250；

• 封閉工藝：磷酸錳鹽磷化（60℃×10min）→環(huán)氧封閉（膜厚 20μm，90℃×70min）→真空浸滲（低粘度環(huán)氧樹脂，-0.095MPa×10min）；

• 質(zhì)量控制：每批次抽樣做 “濕熱老化測(cè)試”（40℃，95% 濕度 ×1000h），確保長(zhǎng)期穩(wěn)定性。

（3）實(shí)施效果

• 服役表現(xiàn)：螺栓安裝后 6 年，檢測(cè)顯示：無(wú)銹蝕，抗拉強(qiáng)度仍保持 1000MPa（設(shè)計(jì)值 900MPa），抗滑移系數(shù) 0.46；

• 安全價(jià)值：避免了隱蔽部位螺栓失效的風(fēng)險(xiǎn)，確保鋼結(jié)構(gòu)整體安全，無(wú)需頻繁檢修。

五、質(zhì)量控制與未來(lái)趨勢(shì)：確保工藝落地與持續(xù)升級(jí)

5.1 全流程質(zhì)量控制：避免 “工藝失效” 的關(guān)鍵環(huán)節(jié)

（1）前處理：確保 “表面潔凈無(wú)缺陷”

• 脫脂：采用 “堿性脫脂 + 超聲波脫脂” 雙段工藝，表面油污殘留量≤5mg/m2（通過(guò)紅外光譜檢測(cè)）；

• 噴砂：噴砂后表面粗糙度 Ra1.6-3.2μm，Sa3.0 級(jí)（無(wú)可見氧化皮、油污），每批次抽樣用白光干涉儀檢測(cè)微孔開放率≥90%；

• 防銹：噴砂后 2 小時(shí)內(nèi)進(jìn)入滲碳工序，避免表面重新氧化（氧化皮厚度≤1μm）。

（2）滲碳：精準(zhǔn)控制 “梯度性能”

• 碳勢(shì)監(jiān)控：采用氧探頭實(shí)時(shí)監(jiān)測(cè)爐內(nèi)碳勢(shì)（精度 ±0.05% C），每 30 分鐘記錄一次，異常時(shí)調(diào)整滲碳劑流量；

• 滲層深度：每批次抽樣做金相分析（400 倍顯微鏡），滲層深度偏差≤±0.1mm；

• 硬度檢測(cè)：表面硬度用洛氏硬度計(jì)檢測(cè)（HRC56-62），心部硬度用布氏硬度計(jì)檢測(cè)（HB220-280），合格率 100%。

（3）封閉：確保 “膜層致密無(wú)缺陷”

• 涂層厚度：用渦流測(cè)厚儀檢測(cè)（精度 ±2μm），膜厚偏差≤±10%；

• 附著力：劃格測(cè)試（GB/T 9286），附著力≥1 級(jí)，無(wú)剝落；

• 耐蝕性：每批次抽樣做中性鹽霧測(cè)試（NSS），按環(huán)境等級(jí)要求達(dá)到對(duì)應(yīng)時(shí)長(zhǎng)（如 C5 環(huán)境≥1000h）。

（4）成品檢驗(yàn)：模擬工程工況

• 螺紋旋合性：用螺紋通止規(guī)檢測(cè)，通規(guī)順利通過(guò)，止規(guī)不超過(guò) 2 牙；

• 扭矩系數(shù)：按 GB/T 1231 測(cè)試，扭矩系數(shù) 0.11-0.15，離散度≤10%；

• 疲勞壽命：每季度抽樣做疲勞測(cè)試（應(yīng)力比 R=0.1），疲勞壽命≥200 萬(wàn)次。

5.2 未來(lái)趨勢(shì)：綠色化與智能化升級(jí)

（1）綠色化：低污染、低能耗

• 滲碳介質(zhì)升級(jí)：用 “甲醇 + 丙烷” 替代含苯介質(zhì)，廢氣排放量降低 50%；采用 “低溫滲碳工藝”（850-880℃），能耗降低 20%；

• 封閉材料環(huán)保化：推廣無(wú)鉻鈍化液（鋯酸鹽、鈦酸鹽）、低 VOC 環(huán)氧涂料（VOC≤100g/L），滿足 “雙碳” 要求；

• 廢水回收利用：封閉工序產(chǎn)生的廢水經(jīng)中和、過(guò)濾后，回用率達(dá) 80%，減少水資源浪費(fèi)。

（2）智能化：精準(zhǔn)控制、高效生產(chǎn)

• 滲碳爐智能化：采用 PLC + 物聯(lián)網(wǎng)控制系統(tǒng)，實(shí)時(shí)監(jiān)控溫度、碳勢(shì)、滲劑流量，自動(dòng)調(diào)整工藝參數(shù)，滲層深度偏差控制在 ±0.05mm；

• 封閉工序自動(dòng)化：引入機(jī)器人噴涂 / 浸涂生產(chǎn)線，涂層厚度均勻性提升 30%，生產(chǎn)效率提升 50%；

• 質(zhì)量檢測(cè)智能化：采用機(jī)器視覺(jué)檢測(cè)表面缺陷（如針孔、剝落），結(jié)合 AI 算法自動(dòng)判定合格與否，檢測(cè)效率提升 80%，避免人為誤差。

•


結(jié)語(yǔ)：緊固件雖小，卻是工程安全的 “最后一道防線”
